إنتاج شركة النور للطاقات الذكية

مواصفات جهاز UPS NU 500

• يعمل على توتر الشبكة المحلية ( 220V 50 HZ)
• يعمل بتوصيل بطارية 12 فولت (من 100Ah إلى 250Ah)
• يتم شحن البطارية عن طريق محول كهربائي (25A) و / أو عن طريق أشعة الشمس بواسطة (SOLR) وحدة تحويل الطاقة الشمسية إلى كهربائية باستطاعة من (50W) إلى (150W)
• يزود الأجهزة الكهربائية الموصلة بتوتر (220V / 50HZ)
• استطاعة الجهاز (650W) تيار متناوب AC + (50W) تيار مستمر DC (أجهزة إنارة LED)

تعليمات التوصيل والتشغيل:

• يجب التقييد بالتعليمات بشكل صحيح حسب الترتيب
• أولا: توصل البطارية مع الجهاز اللون الأحمر مع الموجب واللون الأسود مع السالب
• ثانياً: يوصل شاحن الطاقة الشمسية (SOLR) وحدة تحويل الطاقة الشمسية إلى كهربائية من مدخل (IN – SOLR) إذا وجد
• ثالثا: يوصل الجهاز مع التغذية الكهربائية (الشبكة المحلية ) عن طريق الفيش الموصل بالجهاز
• رابعاً: توصل أجهزة الانارة (LED) مع الجهاز من مخرج (OUT-LED)
• خامسا: توصل الاجهزة الكهربائية مع الجهاز من مخرج (220 V)

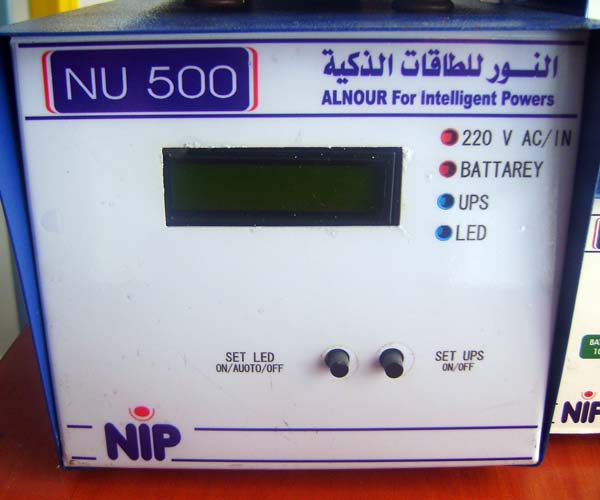

المؤشرات الأمامية:

• يوجد أربع لمبات LED (أحمر – أحمر – أزرق – أزرق) وشاشة LCD ومفتاح (SET UPS) ومفتاح (SET LED )
• LED أحمر يدل على وجود توتر الشبكة إذا كان مضيء
• LED أحمر يدل على توصيل البطارية بالجهاز إذا كان مضيء
• LED أزرق يدل على عمل الجهاز إذا كان مضيء بشكل متقطع فهو في حالة عمل بنظام UPS وإذا كان مضيء بشكل مستمر يعني الـ UPS جاهز للعمل عند انقطاع توتر الشبكة وإذا كان مطفئ يعني الجهاز متوقف عن العمل بنظام UPS نتحكم بهذه الوظيفة عن طريق الضغط على مفتاح (SET UPS)
• LED أزرق يدل على عمل اجهزة الإنارة LED، إذا كان مضيء فهو بحاجة عمل نظام ON بشكل دائم عند وصل او فصل التوتر عن الجهاز، إذا كان مضيء بشكل متقطع فهو بحاجة عمل نظام AUOT يعني بان اجهزة الانارة LED جاهزة للعمل عند انقطاع التوتر فقط وإذا كان مطفئ يعني أجهزة إنارة LED متوقفة عن العمل بشكل دائم ونتحكم بهذه الوظيفة عن طريق شاشة الضغط SETLED
• شاشة LCD تقسم إلى أربع خانات:
• الخانة الأولى: مستوى البطارية (%)
• الخانة الثانية: الاستطاعة المستخدمة في شحن البطارية WAT IN عند وجود توتر الشبكة والاستطاعة المحسوبة من الجهاز عند انقطاع توتر الشبكة WAT UT
• الخانة الثالثة: توتر الشبكة (V/CC) وترتر UPS (V/AC) عند انقطاع التوتر
• الخانة الرابعة: مراحل شحن الجهاز (V/CC) عند وجود الشبكة ومراحل عمله عند انقطاع الشبكة
• مفتاح SET-UPS وهو مفتاح تشغيل وإيقاف الجهاز بنظام UPS
• مفتاح SET-LED وهو مفتاح تشغيل أجهزة الانارة LED بنظام (ON-AOUTO-OFF)

ملاحظات هامة:

• يجب توصيل البطارية مع الجهاز أولاً قبل أي خطوة
• يجب أن يكون الجهاز بعيدا عن الرطوبة الزائدة والسوائل
• في حال توقف الجهاز عن العمل وتوقف لمبات LED عن الاضاءة يجب الاتصال بالمساعدة الفنية

معاً لدعم الليرة السورية بصناعة سورية

المساعدة الفنية: 041240112 / 041214714 / 0940349112
